睿变X51为固态功率源提供射频激励信号，测量功率源与超导腔输入耦合器的入射、反射功率，实时测量超导腔腔体射频取样信号，对超导腔射频取样信号的幅度与相位进行闭环控制，并驱动调谐器控制超导腔频率稳定，实现超导腔腔体射频电场稳定控制。低电平控制器采用2U标准上架机箱结构方案，机箱内安装集成数字信号处理板卡，硬件板卡由19EG核心板、接口底板、高速AD/DA子板、IO接口子板组成。

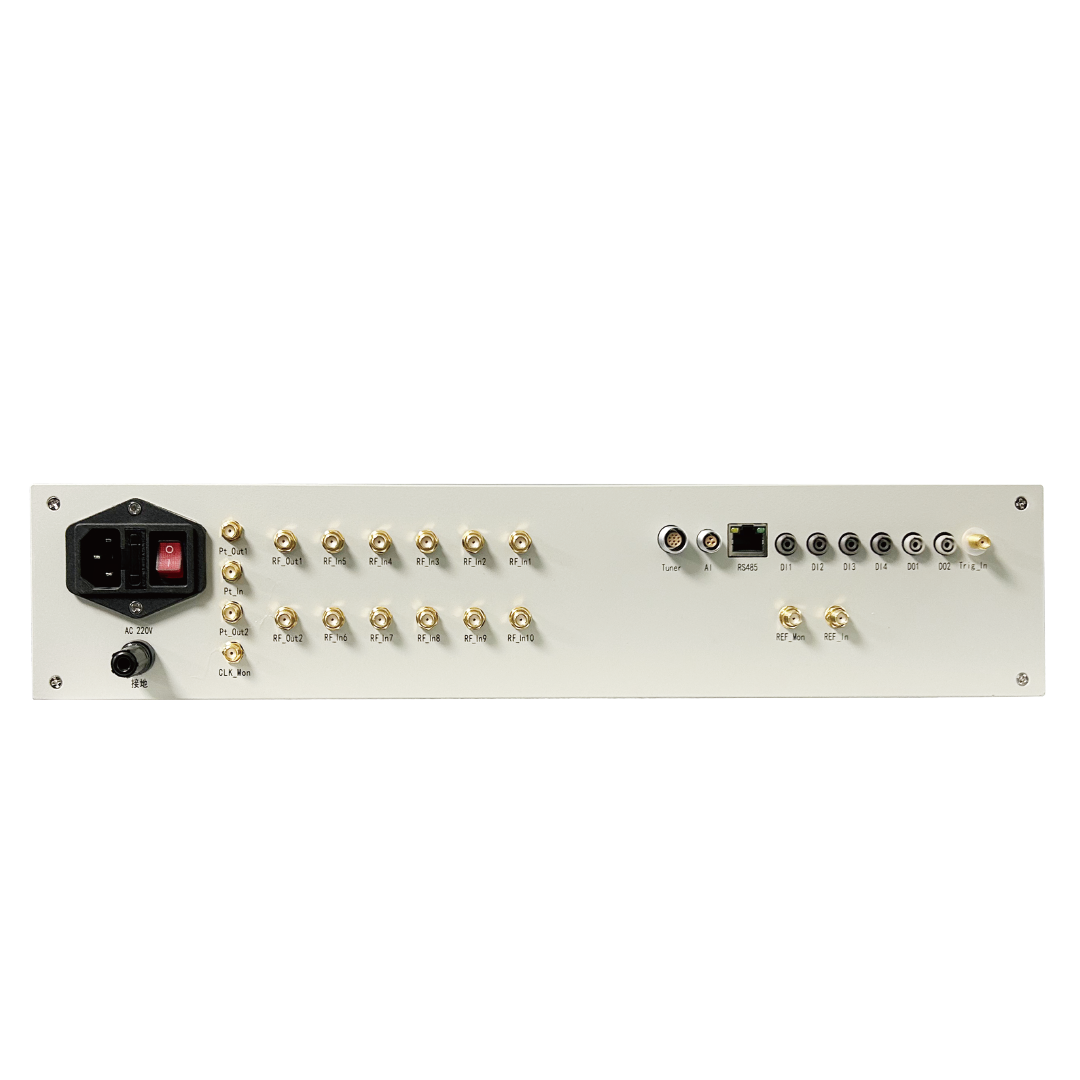

睿变X51 低电平控制系统
-
▋ 主要性能功能
- FPGA具有强大的处理能力，可满足复杂运算与存储需求
- 10路16位高速ADC，采样率为250M
- 2路16位高速DAC，采样率为500M
- ADC 时钟抖动(jitter)小于200 fs(rms)
- ADC 通道延时小于200ns
- DAC 通道延时小于200ns
- 通道间隔离度大于80dB
- RF输出SNR大于70dB
- 1组QSFP+通信接口，通信速率可达40G
- 2组FMC-HPC接口、1组FMC-LPC接口，便于各种扩展
- 1组蓝牙模块、WiFi模块
- 2组USB3.0/2.0接口
- 1组1000M RJ45接口
- 1组1000M SFP 接口
- PS端采用4片DDR4 2400 SDRAM芯片，总容量4GB
- PL端采用2片DDR4 2400 SDRAM芯片，总容量2GB
- 支持1组SDIO接口，2路UART，2路CAN，2路12C，2路SPl，1路485等接口
- 8路光纤收发接口，光纤光功率可达-10dBm
