睿变X53作为强流重离子加速器装置 ( High Intensity heavy-ion Accelerator Facility，简称HIAF ) 中的电源保护系统监测部分，通过18位高精度ADC芯片，可实现18路高精度电压采集，可精准监测电源系统，保障HIAF装置电源系统稳定运行。电源采集控制单元系统采用2U标准上架机箱结构方案，机箱内安装集成数字信号处理板卡，硬件板卡由XC7Z045核心板、接口底板、AD/DA采集子板、IO接口子板组成。

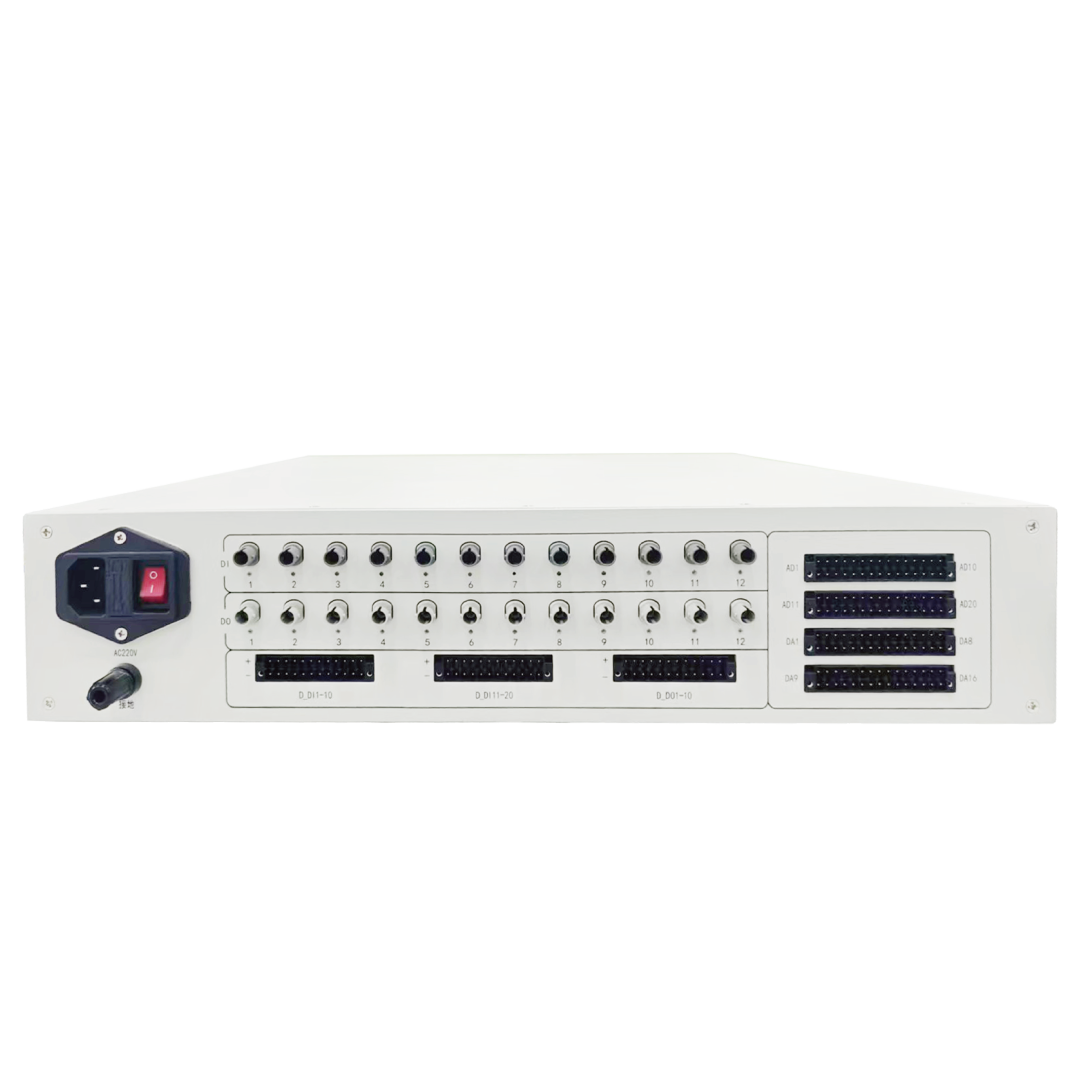

睿变X53 电源采集控制单元系统
-
▋ 主要性能功能
- FPGA具有强大的处理能力，可满足复杂运算与存储需求
- 18路18位电压采集通道，单通达最高采样率5MSPS
- 信噪比(SNR)：80 Db; 积分非线性(INL)：+/-0.8 LSB
- 真差分模拟输入电压范围：±10 V
- 差分非线性(DNL)：+/-0.5 LSB； 低功耗：39 mW
- 1组QSFP+通信接口，通信速率可达40G
- 2组FMC-HPC接口、1组FMC-LPC接口，便于各种扩展
- 1组蓝牙模块、WiFi模块
- 2组USB3.0/2.0接口
- 1组1000M RJ45接口
- 1组1000M SFP 接口
- PS端采用2片DDR3 SDRAM芯片，总容量2GB
- PL端采用2片DDR3 SDRAM芯片，总容量2GB
- 21路光纤收发接口，8路发射DO，8路接收DI，光纤光功率可达-10dBm
- 支持2路RS485, 2路CAN，2路串口
- TTL电口IO电信号为30路用于扩展设计
